SDR Play + SDRuno Recepción sincronizada con un transceptor

El programa SDRuno suministrado con los receptores SDRPlay RSP1, RSP2 permite la sincronización con los equipos que disponen de CAT de una forma muy simple y fácil de configurar.

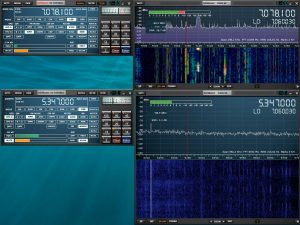

Con el SdrPlay dispondremos del adaptador panorámico para ver la señales de la banda y abrir hasta 2 receptores simultáneos, funcionando perfectamente sincronizado con nuestro equipo.



El primer paso es instalar el programa SdrUno junto con el SdrPlay

después instalaremos el OmniRig para el control CAT

lo podemos descargar en: http://www.dxatlas.com/Download.asp

Archivos necesarios:

Programa Omnirig

http://www.dxatlas.com/OmniRig/Files/OmniRig.zip

Ficheros de configuración para los diferentes equipos:

http://www.dxatlas.com/OmniRig/Files/RigIni.zip

Opcionalmente para comprobar si funciona correctamente podemos utilizar el programa Omnirig Client

http://www.dxatlas.com/omnirig/Files/Client.zip





Descomprimimos el fichero Omnirig.zip en una carpeta

y ejecutamos OmnirigSetup para instalar el programa.

después descomprimimos el fichero RigIni.zip

en una carpeta temporal.

Seleccionamos todos los ficheros de configuración y los copiamos en:

C:\Program Files (x86)\Afreet\OmniRig\Rigs (la ruta puede variar en función de nuestra versión de Windows)

Nos saldrá un mensaje de aviso de que existen ficheros con el mismo nombre, seleccionar la opción de sustituir los ficheros de destino.

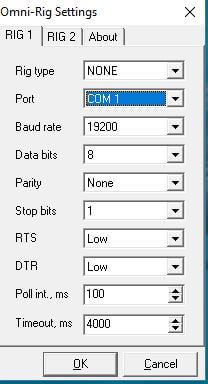

Ir a INICIO -> PROGRAMAS y abrir el programa:

Omni-Rig

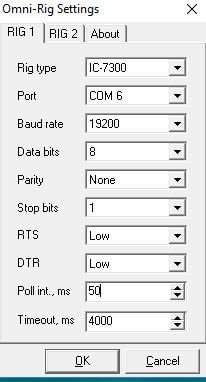

Configurar con el modelo de nuestro equipo, puerto COM, velocidad etc ..

Pulsar OK

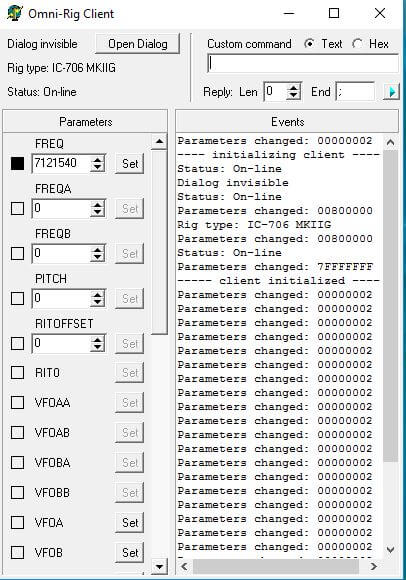

Si queremos verificar si lo hemos configurado correctamente, usaremos el programa Omnirig Client que hemos descargado anteriormente. Este programa no precisa instalación solo hay que descomprimir el ZIP y ejecutar el programa Client.exe, si todo esta bien veremos esta pantalla,:



si movemos el dial de sintonía del equipo, la frecuencia indicada en la ventana “FREQ” tiene que coincidir con la del equipo, si esto no ocurre, verificar que los datos de Puerto COM y velocidad en la pantalla de configuración sean correctos, podemos acceder a la configuración, pulsando en “Open Dialog

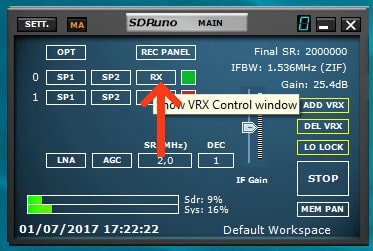

Una vez verificado que el Omnirig funciona, abrimos el programa SdrUNO, iniciamos un Receptor pulsando en RX 0

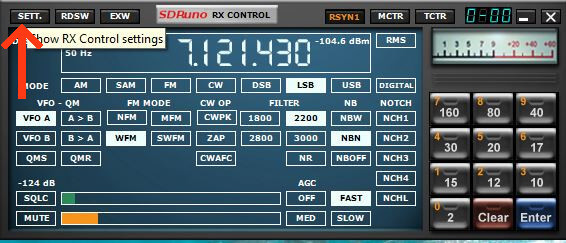

Después entramos en SETT.

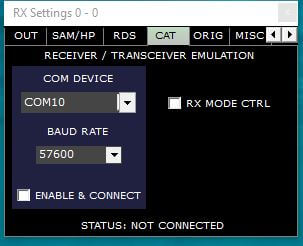

En la pestaña CAT desmarcamos RX MODE CTRL y ENABLE & CONNECT

en la pestaña ORIG

Marcamos:

SYNC VRX → RIG

SYNC RIG → VRX

y RIG1

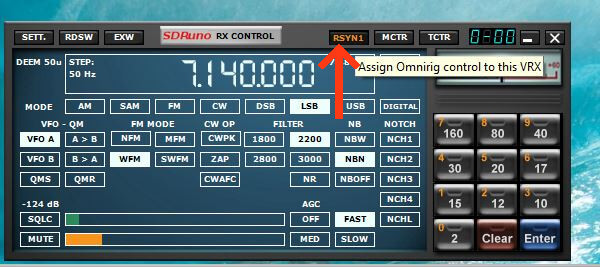

Para activar la sincronización pulsar en RSYN1

si la conexión con Omnirig funciona cambiara a color Naranja

y ahora ya podemos mover la sintonía tanto del Transceptor como del SDRuno estarán sincronizados.

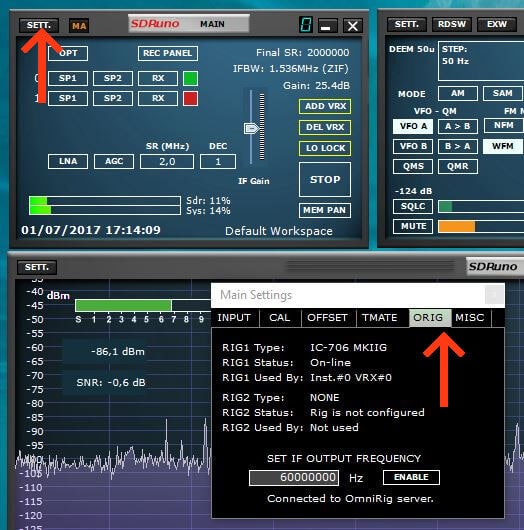

También podemos ver el estado de la conexión entre ambos equipos pulsando en SETT. y después en ORIG


Recordar que con el SDRPlay tenemos que ajustar correctamente el nivel de ganancia , si esta muy alto el receptor se puede saturar.



Para conmutar las antenas del SDRPlay y del transceptor

podemos usar el SwitchBox

También el MFJ1708

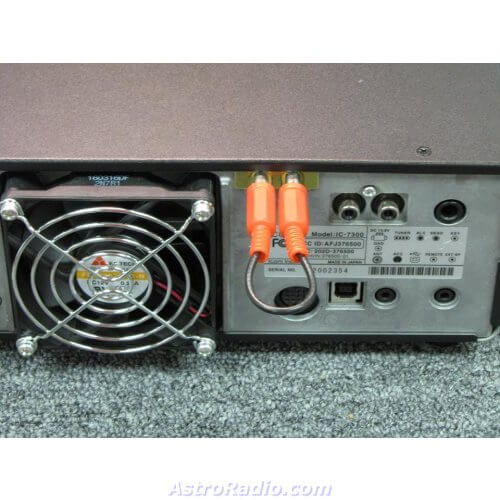

Para el IC7300, podemos instalar el KIT de antena de RX auxiliar de INRAD que nos permite utilizar la misma antena en el SDRPLAY y en el IC-7300
