IC-7300 en modos digitales

El Icom IC-7300 es un equipo SDR de bajo coste que entre muchas de sus prestaciones permite su uso en modos digitales sin necesidad de adquirir ningún interface o cable adicional, tan solo es necesario conectar el equipo al ordenador mediante un cable USB macho A – Macho B standard.

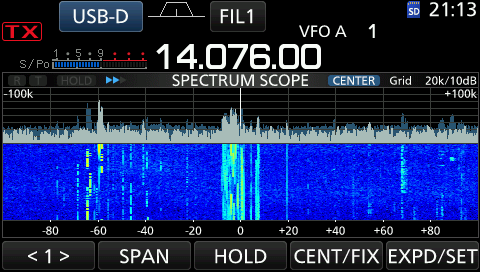

IC-7300 en JT65

En primer lugar antes de conectar el equipo al ordenador hay que instalar los “driver” para que el sistema operativo reconozca correctamente al equipo. los podemos descargar de la pagina web del fabricante  en el momento de escribir esta entrada la ultima versión es 1.2

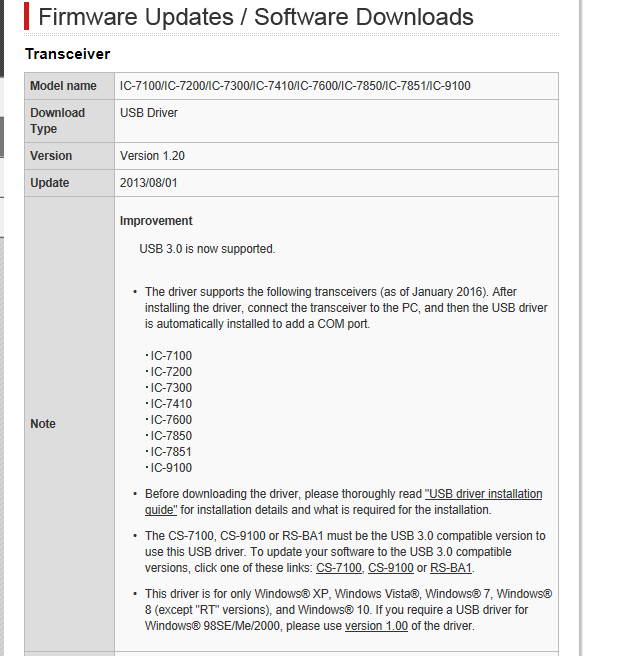

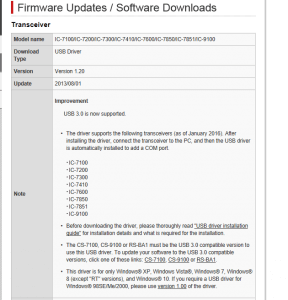

IC-7300 driver

Una vez descargado el fichero ZIP lo descomprimimos en una carpeta.

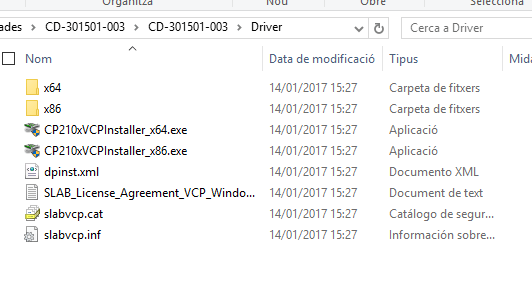

Contenido fichero ZIP

El fichero a ejecutar  seria el x64 o x86 para 64bis o 32 bits respectivamente, una vez finalizada la instalación del “driver” podemos conectar el IC-7300 al ordenador en un puerto USB, pasados unos pocos segundos podemos abrir el administrador de dispositivos de windows para verificar que numero de  puerto  “COM” ha sido asignado, en nuestro caso es el COM3

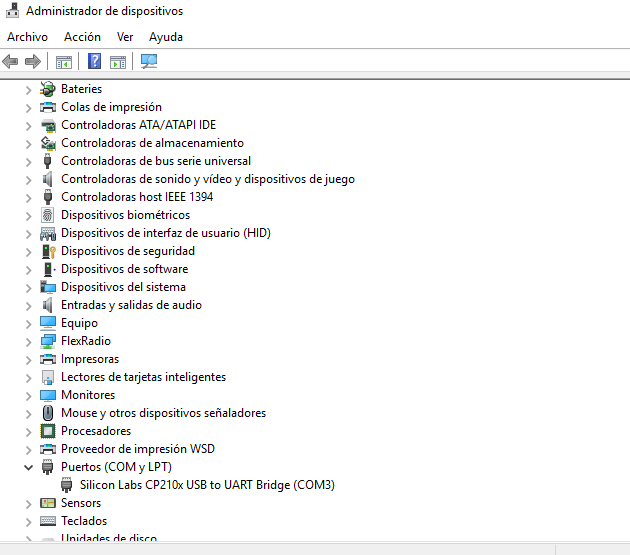

Adminstrador de dispositivos

Ademas tendremos un nuevo dispositivo de Audio, denominado USB audio CODEC que corresponde a la tarjeta de sonido incluida en el IC-7300.

Configuración del IC-7300

MENU-> SET – CONNECTORS

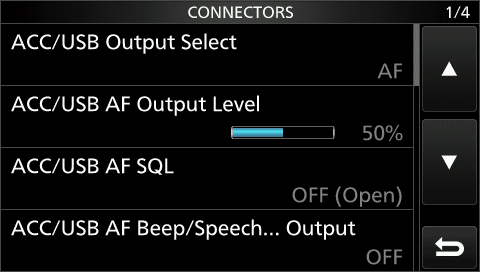

Connectors 1-4

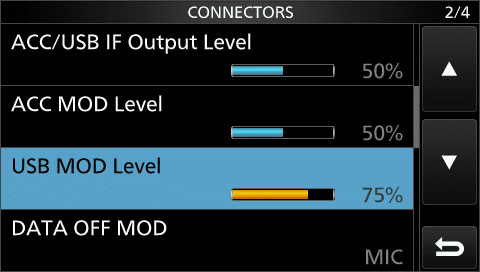

Connectors 2-4

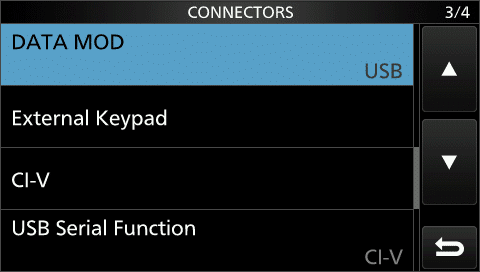

Connectors 3-4

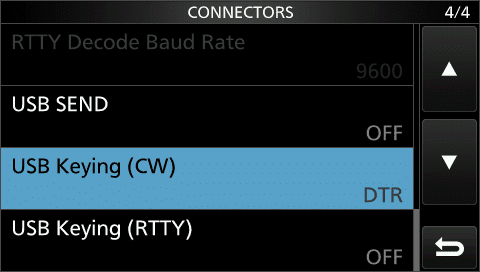

Connectors- 4-4

(La configuración utilizada en los otros parámetros es la configuración por defecto de fabrica del IC-7300)

En modos digitales el equipo tiene que estar seleccionado  modo USB-D o LSB-D

A partir de aquí ya podemos configurar el programa para digitales que deseamos utilizar

Con los siguientes parámetros:

  • Puerto CAT COM3 (esto es diferente en cada instalación)
  • Audio entrada: USB Audio Codec
  • Audio Salida: USB Audio Codec

Los niveles de AUDIO se pueden regular desde los menús del equipo : USB MOD LEVEL en TX y ACC/USB AF Output level en RX
o bien desde el mezclador de audio de Windows.

Ejemplo con algunos de los programas mas populares:

MIXW

La configuración del MIXW es muy sencilla, es necesario tener instalada la versión 3.2.1 o posterior.

en Hardware -> Config CAT seleccionar el modelo  ICOM IC7300 ,  PTT via CAT command y en detalles DTR CW

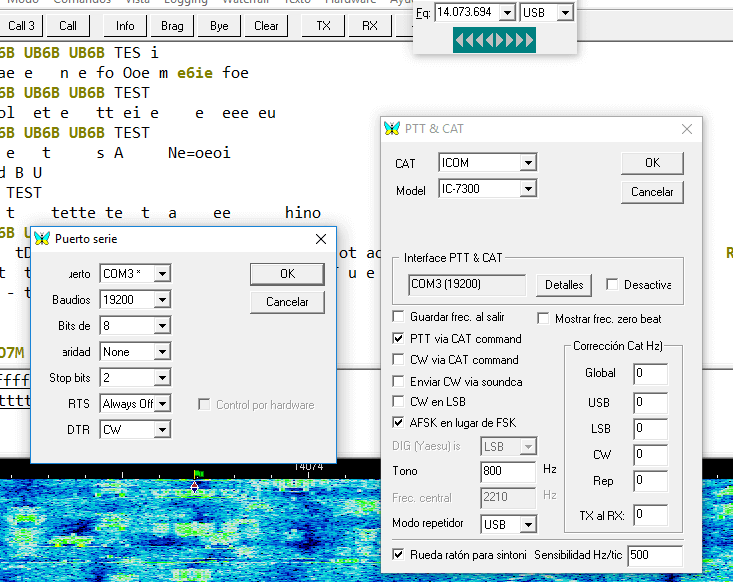

MIXW - IC7300 CAT

En ajustes de audio configurar en entrada y salida USB audio CODEC

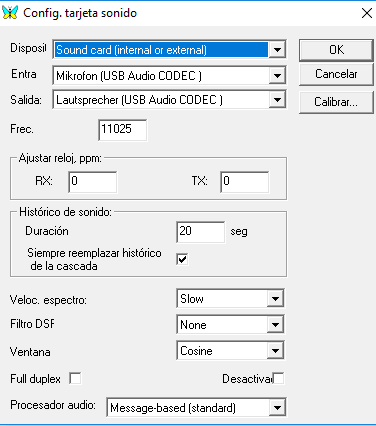

MIXW IC7300 Audio

A partir de este momento ya debería de funcionar el CAT y podemos emitir y recibir en el modo seleccionado.

FLDIGI

El programa FLDIGI es gratuito y multiplataforma la configuración para usarlo con el IC-7300 también es muy sencilla:

Primero tenemos que configurar el CAT, es necesario descargar el fichero IC-7300.xml con la configuración para este equipo.

En el programa ir a :  Configuración -> Control del Radio, en la pestaña RigCAT marcar la  opción Use RigCat
abrir el fichero IC-7300.xml previamente descargado y configurar el puerto COM

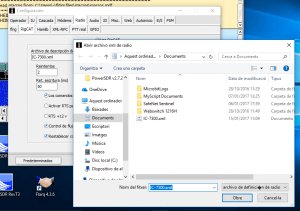

IC-7300.xml

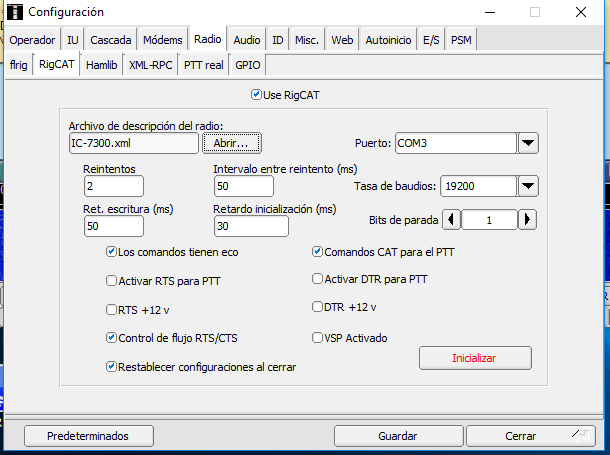

FL-Digi IC7300.xml

Seguidamente  configurar el audio en:  Configuración -> Dispositivo de sonido -> Dispositivos
y seleccionar USB audio Codec en entrada y salida de audio.

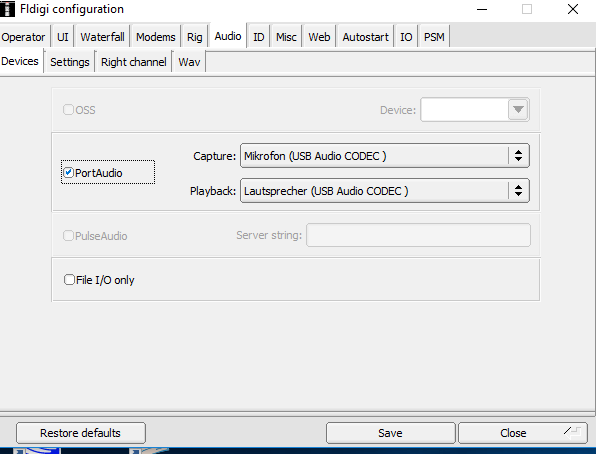

FL-DIGI IC7300 Audio

Es necesario reiniciar el programa para que los cambios surtan efecto.

Con esto termina la configuración básica para el FLDIGI.



WSJT-X

Con este programa la configuración también es muy sencilla.

En File -> Settings -> Radio:

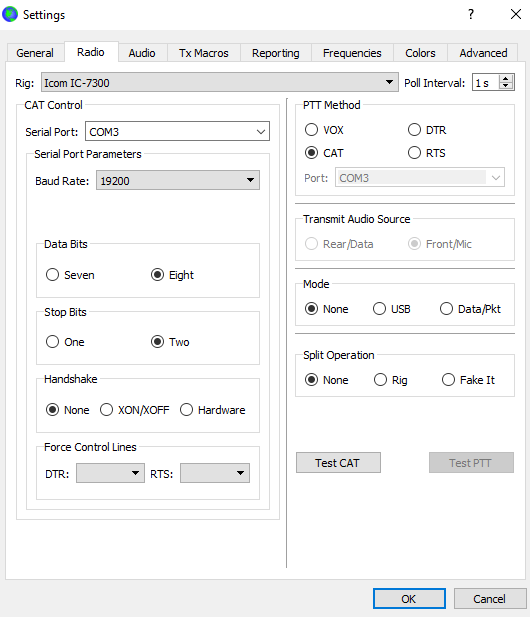

WSJT-X IC7300 CAT

Seleccionar en rig IC7300, el puerto COM  y  en PTT method CAT

En File -> Settings -> Audio:

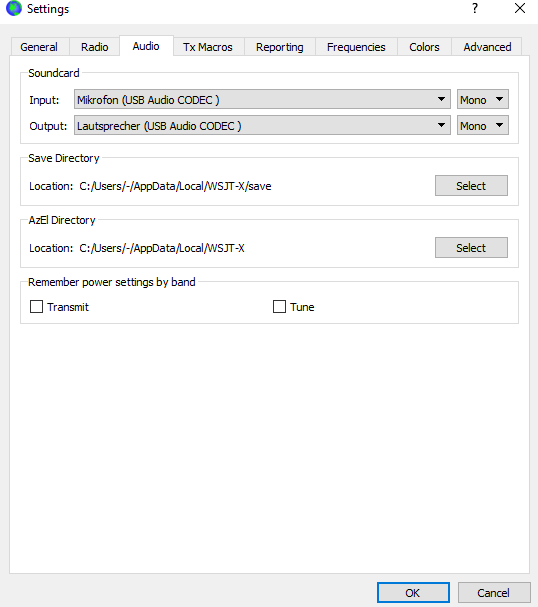

WSJT-X IC7300 audio

Con el WSJT-X  recordar que es imprescindible tener el reloj del ordenador perfectamente sincronizado en hora.

Las instrucciones son para ordenadores funcionando con el sistema operativo Windows 7 o superior



73 Salvador
EA3KZ
