PowerSdr de FlexRadio en modos digitales

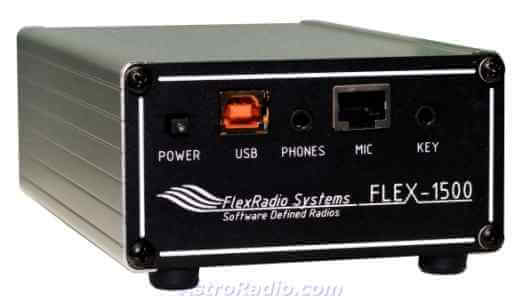

Transceptor Flex Radio 1500

En la red hay  muchos documentos de como usar el PowerSDR de FlexRadio en modos digitales pero la mayoría se basan en el uso del excelente programa VAC de Eugene Muzychenko en este caso usaremos el programa VB-CABLE que es “Donationware” , las configuraciones son validas para el FLEX-1500, FLEX-3000, FLEX-5000.

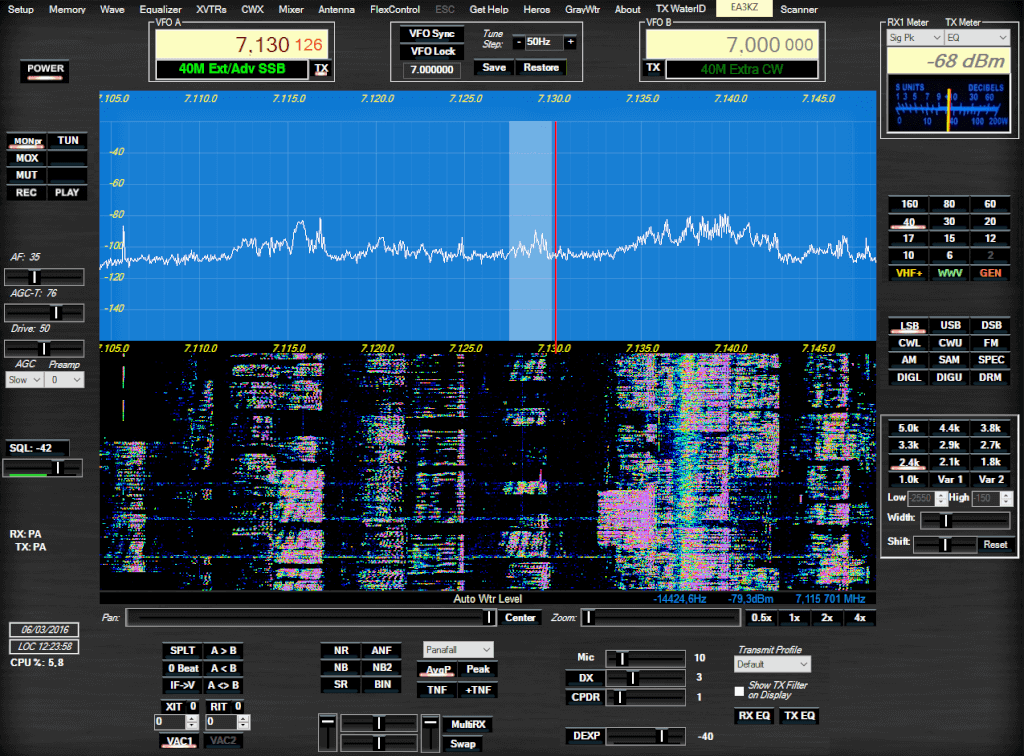

PowerSdr

En primer lugar descargaremos el programa VB-CABLE descomprimimos el fichero zip en una carpeta temporal y ejecutamos el programa VBCABLE_Setup para versiones de Windows de 32bits o VBCABLE_Setup_x64 para versiones de Windwos de 64bits.

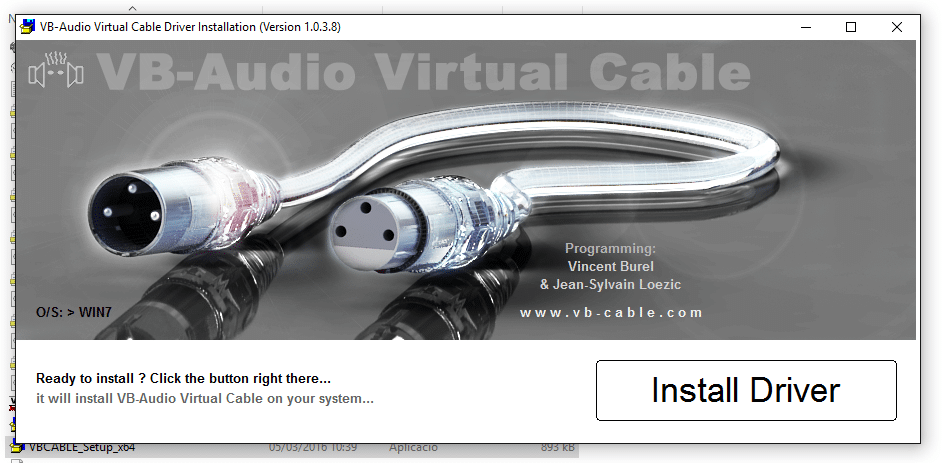

vb_cable_install

Después de la instalación es necesario reiniciar el ordenador.

El programa creara 2 nuevos dispositivos de audio uno en grabación  CABLE output y otro en reproducción CABLE input:

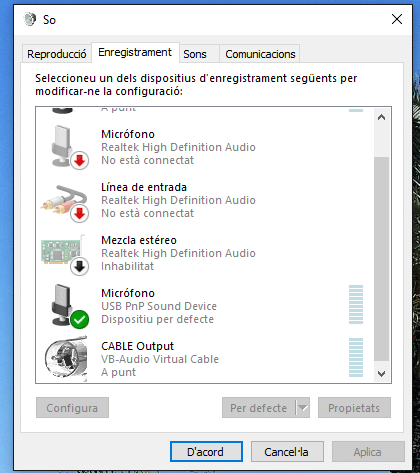

Dispositivos de grabación

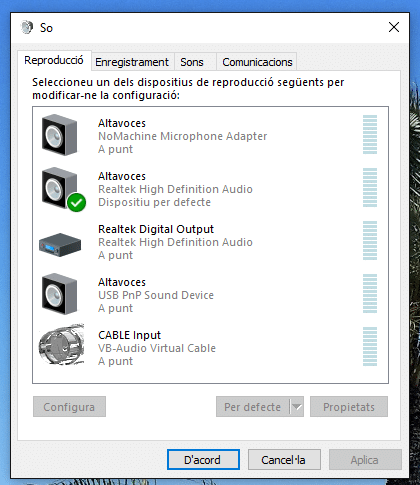

Dispositivos de reproducción

Para el CAT y el control del PTT necesitamos tambien 2 pares de puertos COM virtuales, yu uso el VPS Manager de K5FR cara estos menesteres, este programa es gratuito para los radiaoficionados solo tienes que enviar un mensaje con tu indicativo y te enviara una copia.

Una vez instalado creamos 2 pares de puertos virtuales.

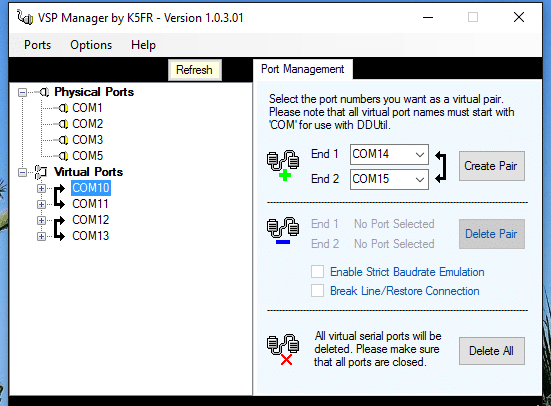

VSP mgr

En este caso usaremos 2 pares:

COM10 y el COM11 para el CAT.
COM12 y COM13 para el control del PTT.

Podemos usar otras combinaciones si estos puertos COM ya existen en el ordenador

En primer lugar configuramos el VAC en el PowerSdr

Setup -> Audio

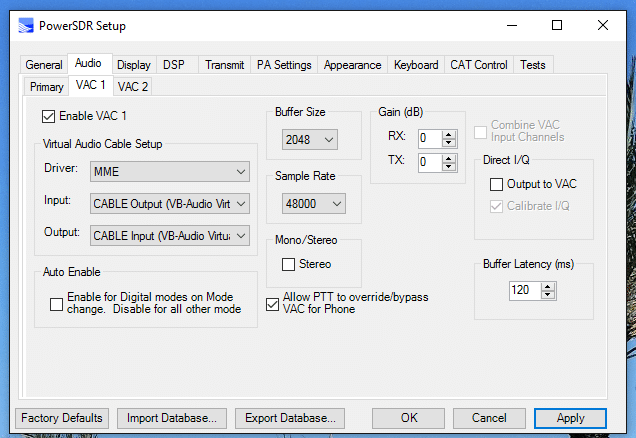

Configuración VAC en el Powersdr

Configuramos los puertos CAT y PTT

Setup -> Audio

En CAT Control, seleccionar COM10 y enable CAT

en PTT Control seleccionar el puerto 12 marcar RTS y seguidamente enable PTT

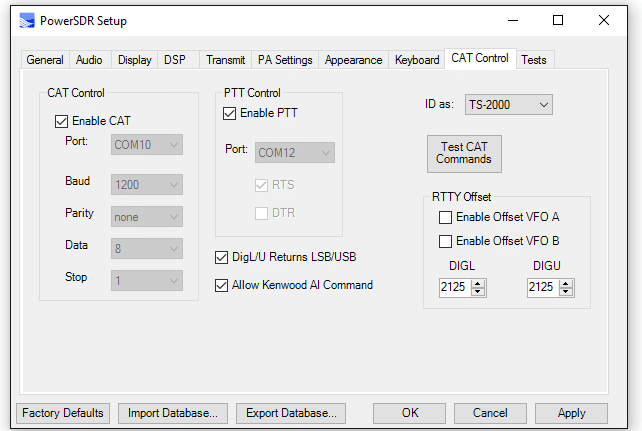

CAT and PTT setup

Configuración FLDIGI

Primero descargar el fichero XML para el powersdr aqui.

Ejecutar el FLDIGI

abrir Configuración -> Radio -> RigCat

en Archivo de descripción de radio, hacer clic en Abrir y cargar el fichero PowerSDR.xml descargado anteriormente.

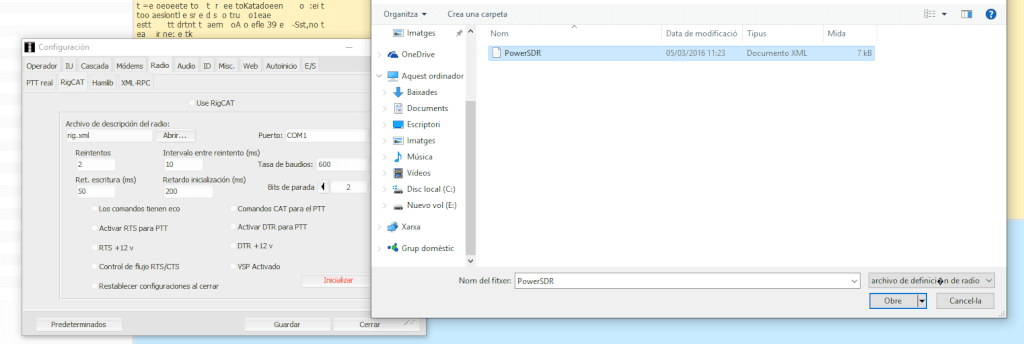

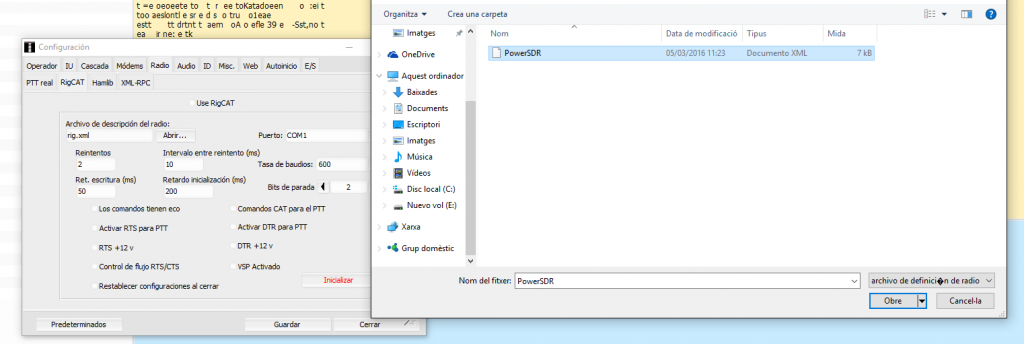

FLDIGI CAT

Marcar Use RigCAT, seleccionar el  puerto COM11, marcar Comandos Cat para el PTT

Abrir Configuración -> Audio  y seleccionar PortAudio



dispositivo de Captura : CABLE output
dispositivo de Reproducción: CABLE input

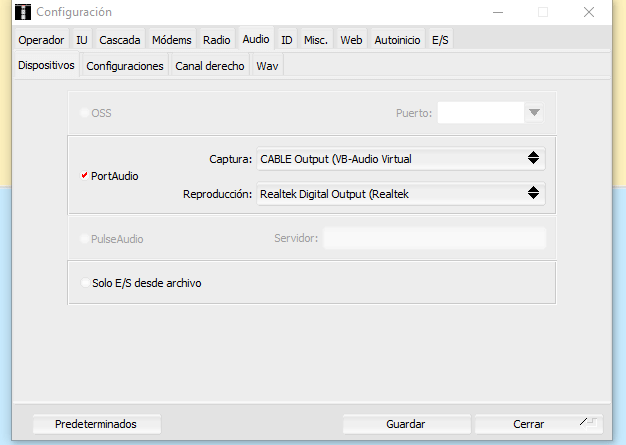

FLDIGI audio

MIXW

Ir al menú HARDWARE -> CAT-Ajustes

y configurar el CAT a través del  COM11 como Kenwood TS2000

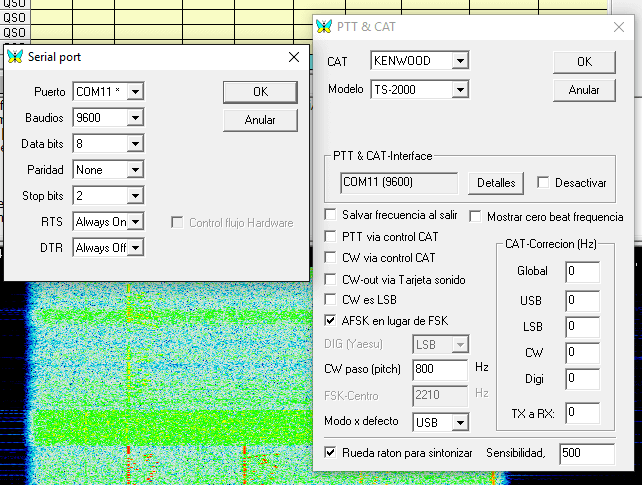

Mixw ajustes CAT

Ir al menú HARDWARE -> Ajustes del PTT

Configurar el COM13

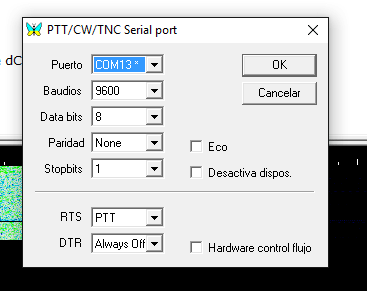

Mixw ajustes PTT

Ir al menú HARDWARE -> Ajustes tarjeta de sonido

Configurar como en Entrada: CABLE Output
y en salida: CABLE Input

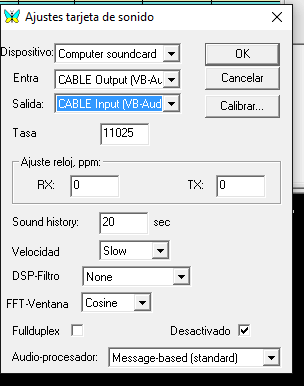

MixW ajustes de tarjeta de sonido



MMTTY

Ir a OPTION -> Setup MMTTY

En la pestaña SoundCARD seleccionar:

Reception: CABLE Ouput  TRASMISSION: CABLE Input.

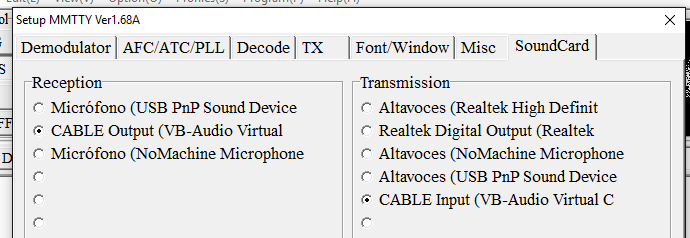

MMTTY ajustes tarjeta de sonido

En la pestaña TX configurar el Puerto COM13 en PTT&FSK

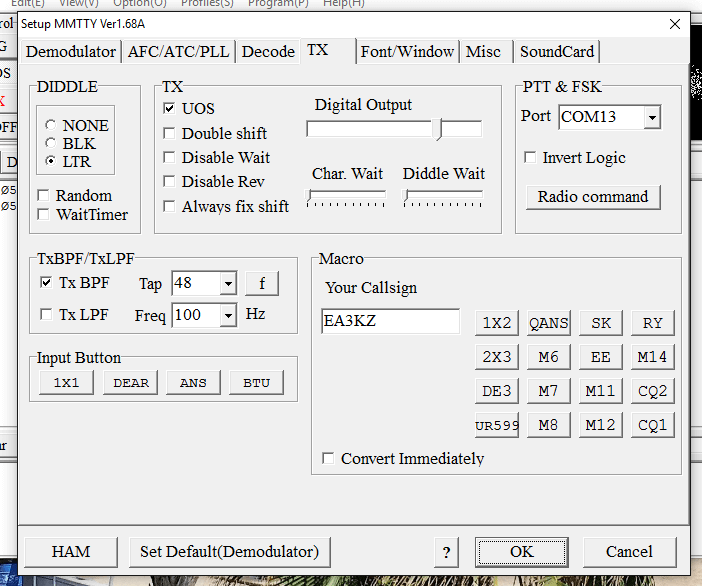

MMTTY Ajustes PTT

MMSSTV

Ir a OPTION -> Setup MMSSTV

En la pestaña MISC
Configurar en In: CABLE Output y en Out: CABLE Input

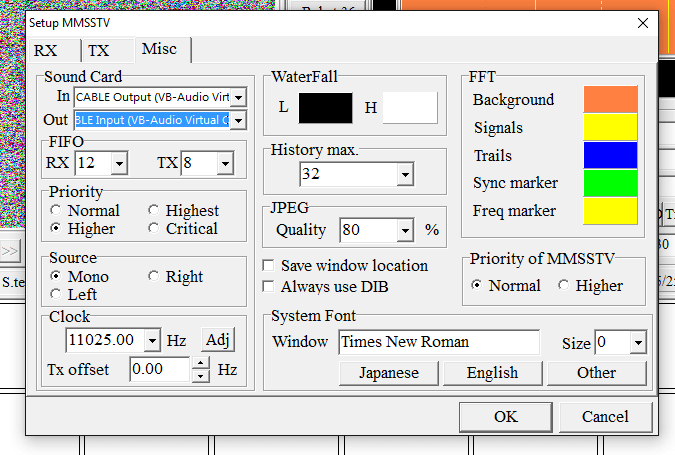

MMSSTV ajustes de sonido

En la pestaña TX configurar el COM13

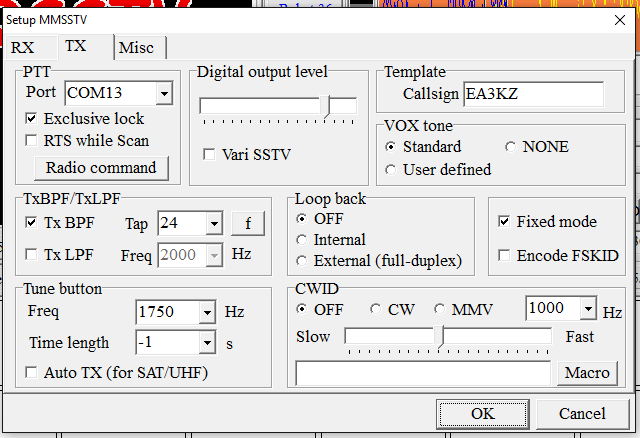

MMSSTV ajustes PTT

WSJT-X

Para entrar el la configuración pulsar F2

RADIO

Rig: TS2000
Serial Port: COM11
PTT method CAT  COM13

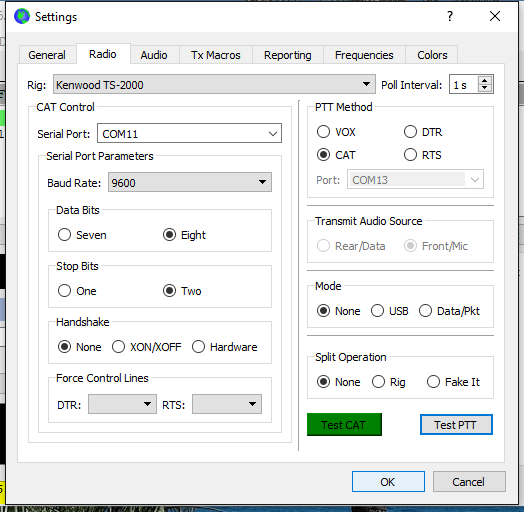

wsjt-x Ajustes CAT

AUDIO

Input: CABLE Ouput
Output: CABLE Input

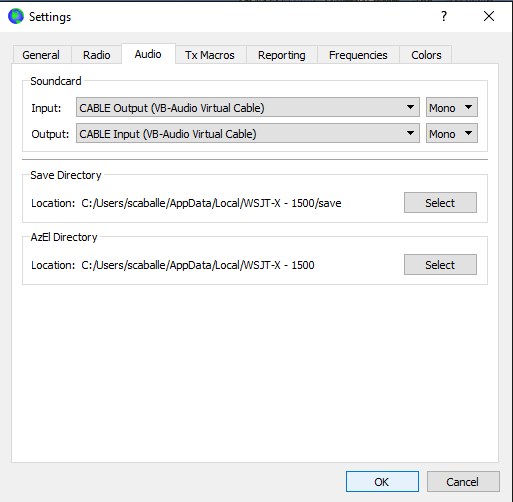

WSJT-X Ajustes de sonido



ROS

Configuración  Tarjeta de Sonido

Dispositivo de Entrada : CABLE Ouput
Dispositivo de Salida: CABLE Input

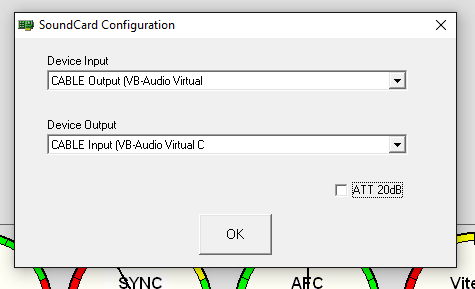

ROS AJustes de Sonido



Configuración  Emisora

El programa busca automáticamente el puerto COM
importante en la configuración el PowerSDR seleccionar en ID TS-2000

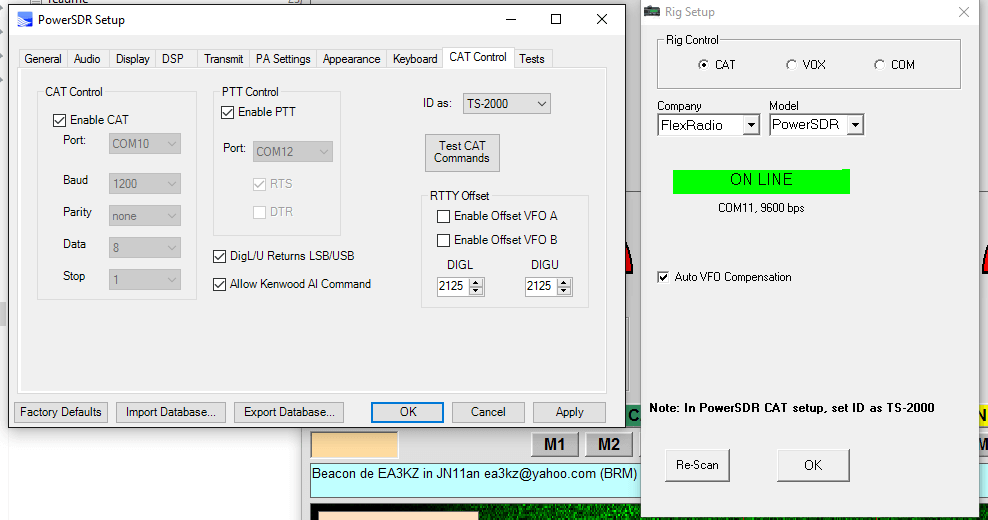

ROS_CAT2

La configuración para  otros programas es muy simple, en la configuración de la tarjeta de sonido tenemos que seleccionar como dispositivo de entrada: CABLE Output
y como  dispositivo de salida :  CABLE Input.

Para el CAT el COM 10 y en el modelo de equipo PowerSdr si este modelo no aparece en la lista podemos también seleccionar Kenwood TS-2000

Para el control del PTT seleccionar el COM13

Estos números de COM corresponden a la configuración de ejemplo si estos puertos están ocupados podemos crear otros sin problema con el VPS Manager



73 Salvador EA3KZ
