Configuración de SmartSdr para modos digitales.

Los nuevos equipos de la serie 6000 de Flexradio, permiten la operación en modos digitales sin la necesidad de ningun interface o programa adicional, además la configuración es muy sencilla, en función del modelo del equipo disponemos entre 2 y 8 canales de audio  Digital Audio eXchange.

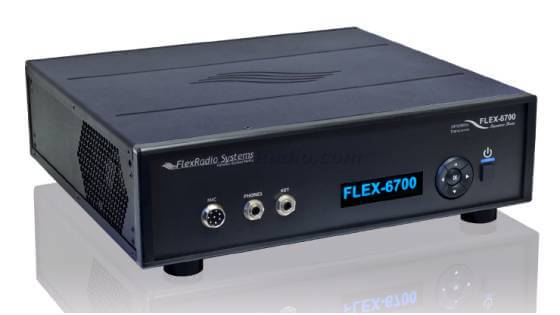

2716500

Flex-6300  2 canales
Flex-6500  4 canales
Flex- 6700  8 canales

Estos canales de audio se pueden  asignar a cada uno de los receptores del equipo, cada canal de audio corresponde a  un dispositivo de sonido al que podemos acceder desde cualquier otro programa.

Para simplificar en los ejemplos he usado un Flex-6300  que dispone de 2 canales DAX.

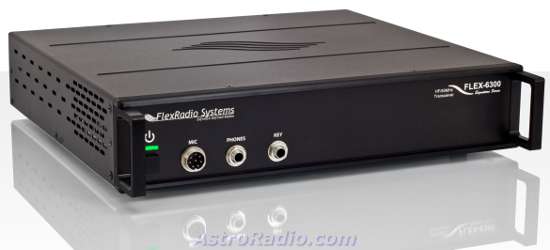

Flex 6300

En el proceso de instalación del programa SmartSDR se instalan también 2 programas que se ejecutan  al iniciar el ordenador, el SmartSdr CAT y el SmartSdrDAX, de los que podemos ver los iconos ena barra de tareas de Windows junto al reloj.

SmartSdrCAT

SmartSdr CAT
Si colocamos el ratón encima de uno de ellos y pulsamos el botón derecho indicara:
Show – Exit

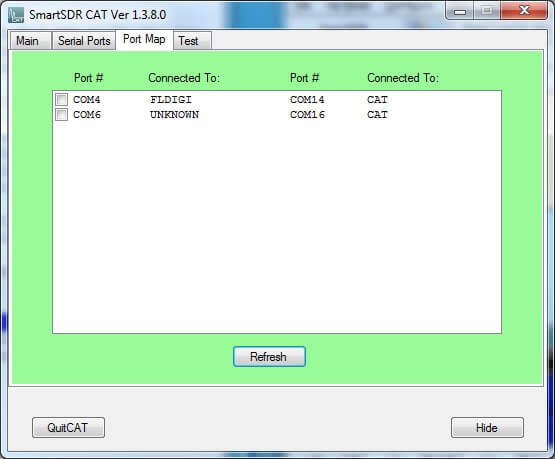

Si pulsamos en Show y seguidamente en PortMap, podremos ver los puertos CAT activos, por defecto si no esta ocupado previamente la instalación crea dos  puerto virtuales com4 <-> com14
que en realidad es un cable serie virtual, el puerto con el numero mas bajo (com4) es el que conectamos al programa externo y el mas alto al SmartSdr (14).

Programa externo Com4 <———cable serie virtual ————————->SmartSdr Com14

Smartsdr CAT

Importante para salir pulsar en HIDE



SmartSdrDAX

SmartSDR DAX

Igual que en el CAT Si colocamos el ratón encima de uno de ellos y pulsamos el botón derecho indicara:
DAX  Show Control Panel  – Exit

Si pulsamos en Show Control Panel aparecerá la siguiente
pantalla:

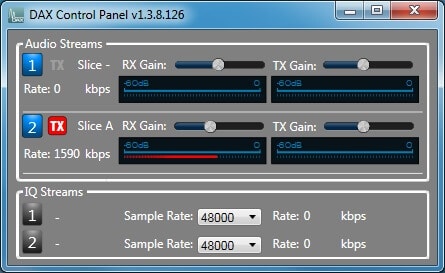

Panel de control DAX



El canal o canales  marcados en AZUL  indica que están  activos, si lo vamos a usar en Transmisión tenemos que activar el botón rojo de TX. pulsando con el ratón.

En el receptor tenemos que asignar  el canal activo en recepción:

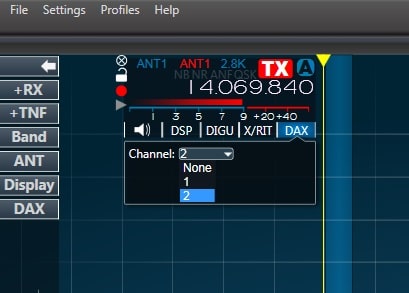

Canal DAX activo

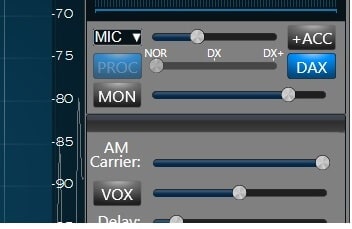

y activar el DAX en transmisión:

DAX TX

En todos los ejemplos usamos el COM4 para el CAT y el canal 2 del DAX .

Es aconsejable utilizar  los modos DIGU y DIGIL cuando operamos en digitales.




MixW

Ajustes de la tarjeta de sonido

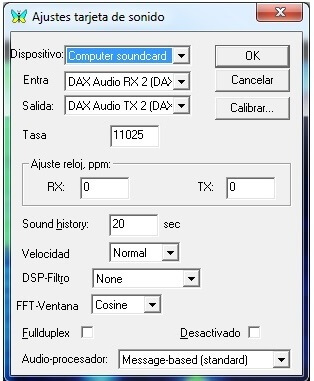

MIXW ajustes sonido

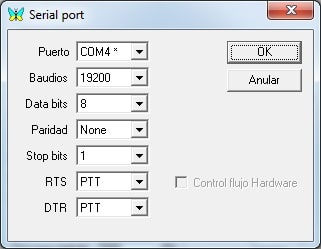

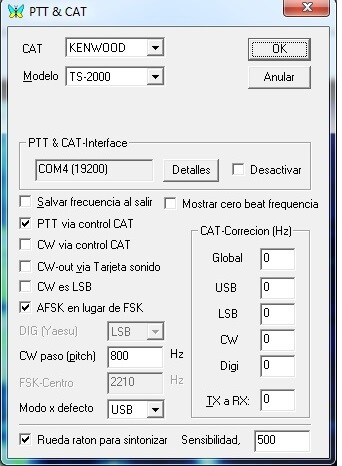

 CAT

MixW ajustes CAT

Los nuevos equipos de la serie 6000 de Flexradio, permiten la operación en modos digitales sin la necesidad de ningun interface o programa adicional, además la configuración es muy sencilla, en función del modelo del equipo disponemos entre 2 y 8 canales de audio  Digital Audio eXchange.  2716500 Flex-6300   2 canales Flex-6500  4 canales Flex- 6700  8 canales  Que podemos asignar a cada uno de los receptores del equipo, cada canal de audio corresponde a  un dispositivo de sonido al que podemos acceder desde cualquier otro programa.  Para simplificar en los ejemplos he usado un Flex-6300  que dispone de 2 canales DAX.  En el proceso de instalación del programa SmartSDR se instalan también 2 programas que se ejecutan  al iniciar el ordenador, el SmartSdr CAT y el SmartSdrDAX, de los que podemos ver los iconos ena barra de tareas de Windows junto al reloj.  SmartSdrCAT  SmartSdr CAT Si colocamos el ratón encima de uno de ellos y pulsamos el botón derecho indicara: Show - Exit  Si pulsamos en Show y seguidamente en PortMap, podremos ver los puertos CAT activos, por defecto si no esta ocupado previamente la instalación crea dos  puerto virtuales com4 <-> com14 que en realidad es un cable serie virtual, el puerto con el numero mas bajo (com4) es el que conectamos al programa externo y el mas alto al SmartSdr (14).  Programa externo Com4 <---------cable serie virtual ------------------------->SmartSdr Com14  Smartsdr CAT  Importante para salir pulsar en HIDE     SmartSdrDAX  SmartSDR DAX  Igual que en el CAT Si colocamos el ratón encima de uno de ellos y pulsamos el botón derecho indicara: DAX  Show Control Panel  - Exit  Si pulsamos en Show Control Panel aparecerá la siguiente pantalla:  Panel de control DAX     El canal o canales  marcados en AZUL  indica que están  activos, si lo vamos a usar en Transmisión tenemos que activar el botón rojo de TX. pulsando con el ratón.  En el receptor tenemos que asignar  el canal activo en recepción:  Canal DAX activo  y activar el DAX en transmisión:  DAX TX  En todos los ejemplos usamos el COM4 para el CAT y el canal 2 del DAX .  Es aconsejable utilizar  los modos DIGU y DIGIL cuando operamos en digitales.    MixW Ajustes de la tarjeta de sonido  MIXW ajustes sonido CAT  MixW ajustes CAT    FLdigi Ajustes de la tarjeta de sonido  FLDIGI tarjeta de sonido Cat  FLDIGI CAT  el  fichero SmartSdr.xml se puede descargar de la pagina del FLDIGI    MMTTY Ajustes de la tarjeta de sonido  tarjeta de sonido MMTTY Control RX-TX  MMTTY  Entramos en "radio cmmand":  MMTTY CAT    MMSSTV Ajustes de la tarjeta de sonido  MMSSTV configuración tarjeta de sonido Control RX-TX  Ajustes control TX-RX  Entramos es "Radio command":  MMSSTV    EasyPal Ajustes de la tarjeta de sonido  EASYPAL ajustes de sonido control RX-TX  config_easypal_cat Opera Ajustes de la tarjeta de sonido  Ajustes sonido Opera Cat  (el programa busca automáticamente el puerto com)  CAT en OPERA RosModem Ajustes de la tarjeta de sonido  Ajustes sonido ROS Cat  (el programa busca automáticamente el puerto com)  CAT en ROS WSJT-X Ajustes de la tarjeta de sonido y Cat  WSJT-X y smartsdr






FLdigi

Ajustes de la tarjeta de sonido

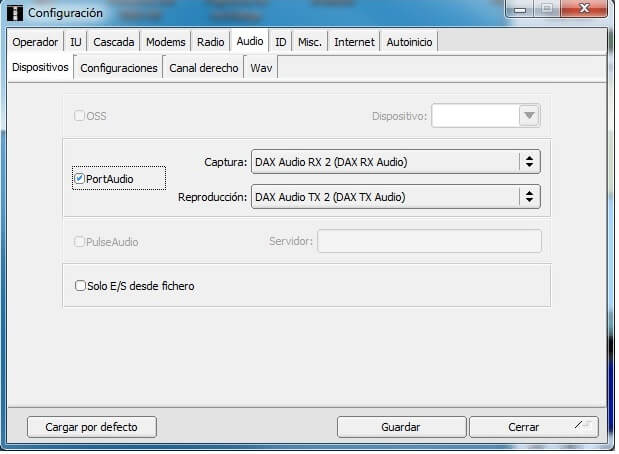

FLDIGI tarjeta de sonido

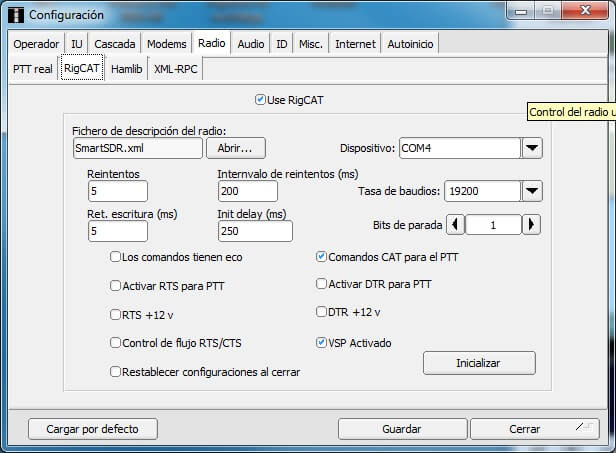

Cat

FLDIGI CAT

el  fichero SmartSdr.xml se puede descargar de la pagina del FLDIGI




MMTTY

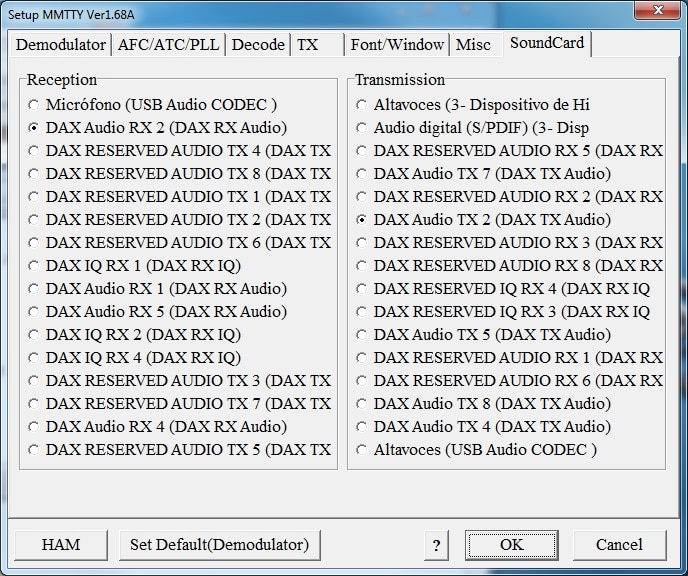

Ajustes de la tarjeta de sonido

 tarjeta de sonido MMTTY

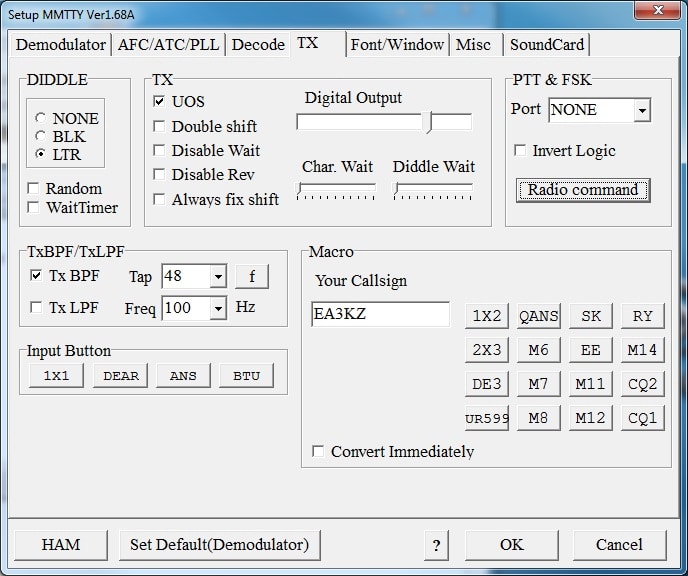

Control RX-TX

MMTTY

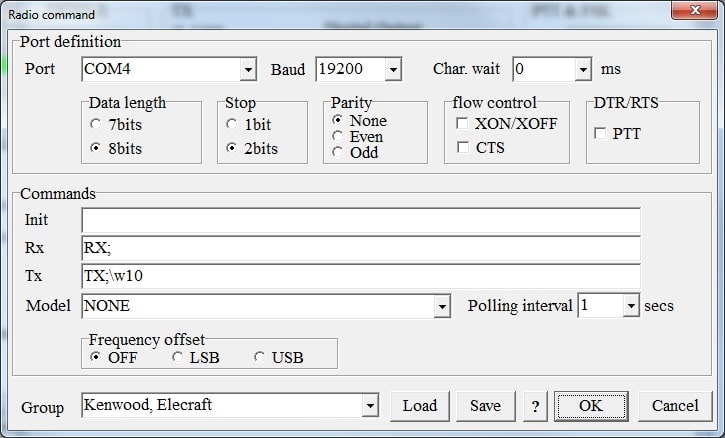

Entramos en “radio command”:

MMTTY CAT




MMSSTV

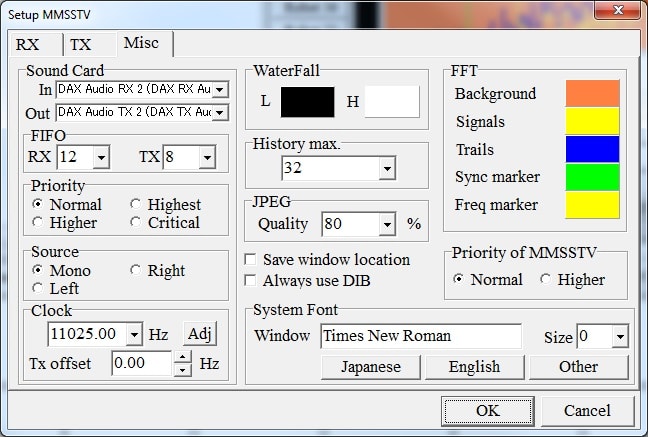

Ajustes de la tarjeta de sonido

MMSSTV configuración tarjeta de sonido

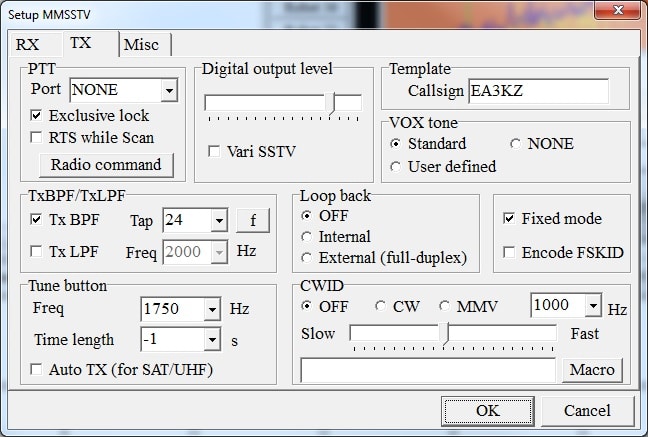

Control RX-TX

Ajustes control TX-RX

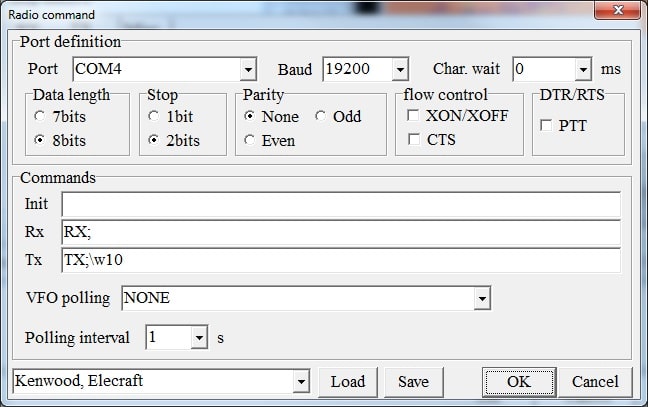

Entramos es “Radio command”:

MMSSTV




EasyPal

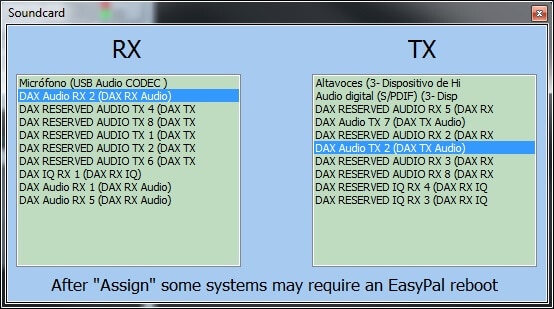

Ajustes de la tarjeta de sonido

EASYPAL ajustes de sonido

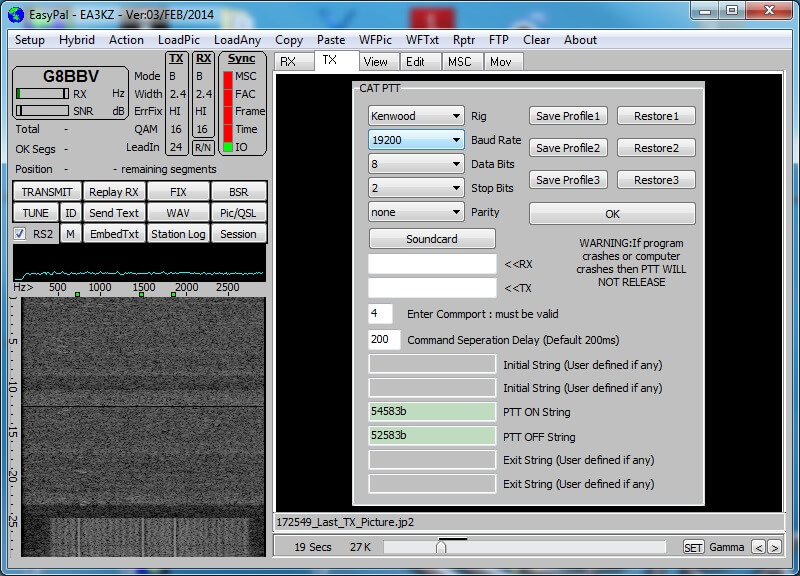

control RX-TX

config_easypal_cat


Opera

Ajustes de la tarjeta de sonido

Ajustes sonido Opera

Cat

(el programa busca automáticamente el puerto com)

CAT en OPERA


RosModem

Ajustes de la tarjeta de sonido

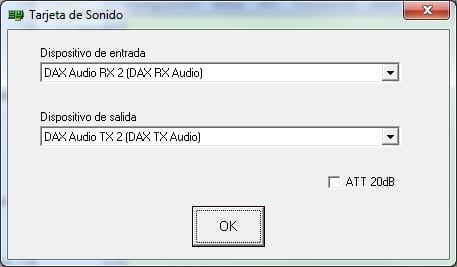

Ajustes sonido ROS

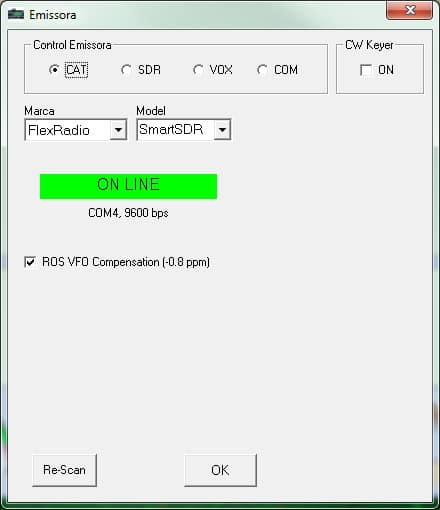

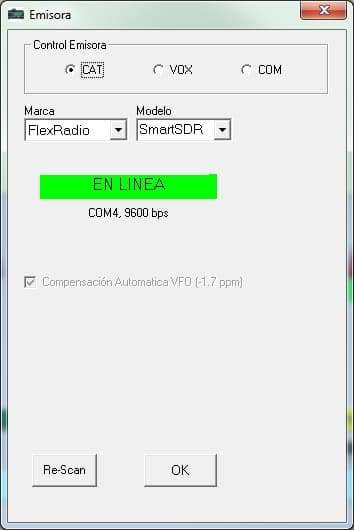

Cat

(el programa busca automáticamente el puerto com)

CAT en ROS


WSJT-X

Ajustes de la tarjeta de sonido y Cat

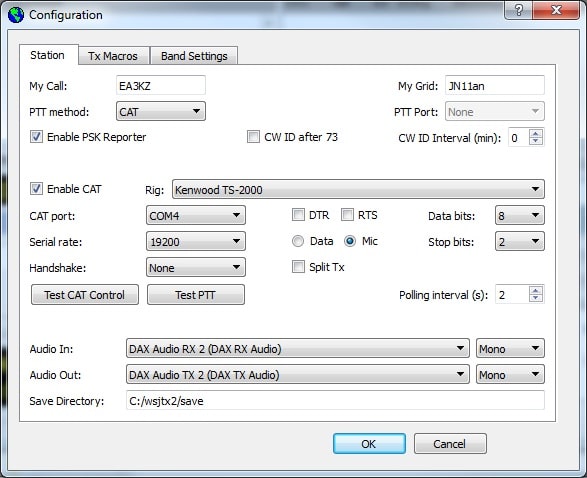

WSJT-X y smartsdr
