JT65-HF con los FlexRadio
El modo JT-65A es un protocolo de comunicacion para comunicaciones de señal muy débil desarrollado por K1JT y es adecuado para comunicaciones EME en V-UHF y en comunicaciones por onda terrestre en HF.
Voy a describir como instalar y usar el modo JT65A con los equipos de FlexRadio, la configuración es valida para el Flex-1500, Flex-3000 y Flex-5000, como en otros modos digitales con los equipos FlexRadio no es necesario ningún Interface adicional toda la comunicación entre programas es a través de Software.
Una de las particularidades de la operación en JT65A es que necesitamos que reloj del ordenador este perfectamente sincronizado con la hora UTC.
Para ello instalaremos un cliente NTP que nos permitirá sincronizar el reloj de nuestro PC a través de internet.
Hay diferentes opciones gratuitas por ejemplo:
http://www.thinkman.com/dimension4/
http://www.meinberg.de/english/sw/ntp.htm
Descargamos e instalamos el programa VSPE
Abrimos el programa VSPE en primer lugar podemos ir a LANGUAGE y
seleccionar el idioma Español.

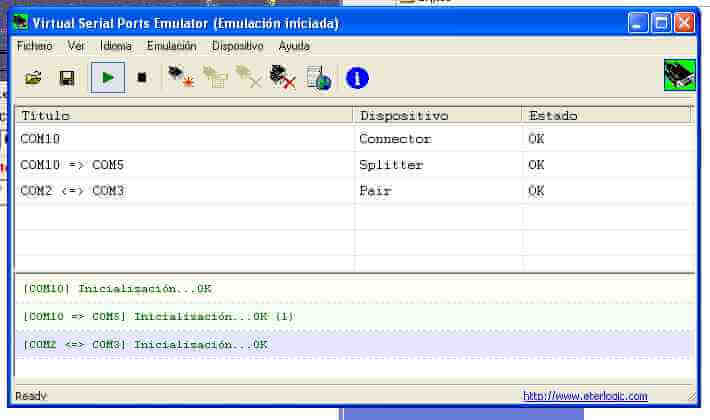

Crearemos primero los puertos para el control CAT:
Dispositivo y Crear, tipo de dispositivo Connector” Puerto serie
Virtual COM10 y Finalizar,
después Dispositivo y Crear y en tipo de dispositivo
Splitter, en Virtual Serial Port COM5
en Data source serial Port COM10 y finalizar
Puertos para el control de PTT:
Dispositivo Crear y en el tipo de dispositivo Pair, en Virtual serial port 1 COM2 y en Virtual serial port2 COM3
y finalizar.
Instalar el programa Virtual audio Cable
Lo podremos adquirir en la pagina del autor, la versión DEMO no nos vale ya que inserta una voz sobre el audio que nos indica que es una versión de prueba.

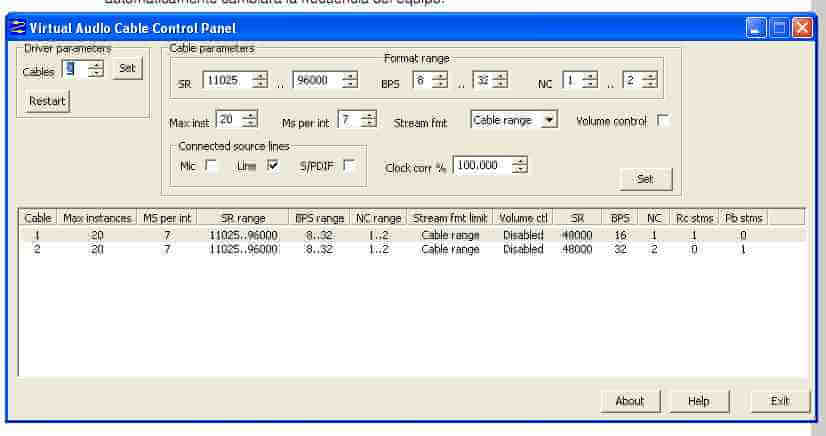

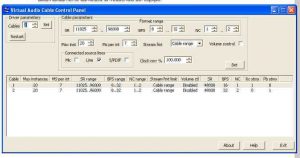

Una vez instalado crear 2 cable virtuales según la captura adjunta:
Instalación programa JT-65HF
Descargar el programa de: http://sourceforge.net/projects/jt65-hf/files/
y realizar la instalación.

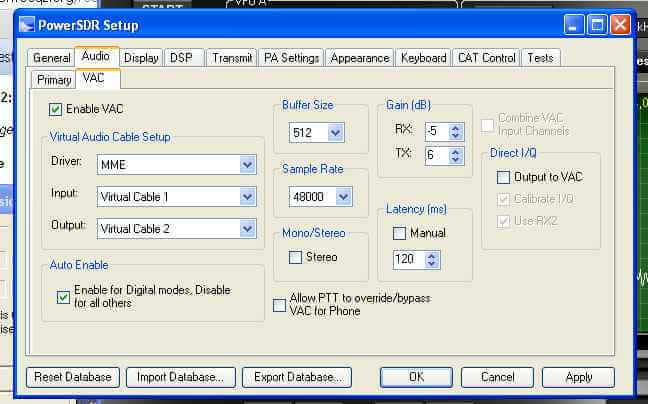

Configuracion del VAC en el PowerSdr:

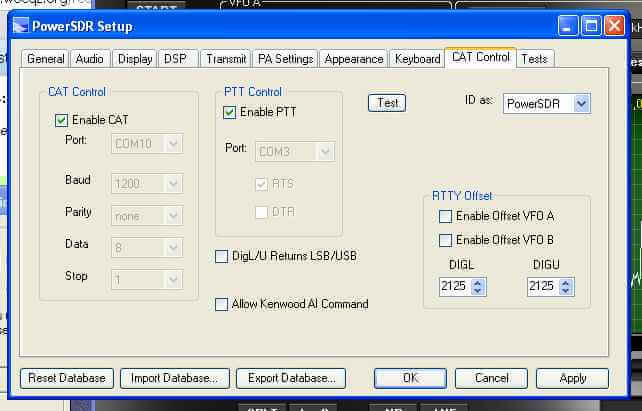

Configuración del CAT y PTT en el PowerDR:
configuraremos el CAT en el COM10 y el PTT en el COM3

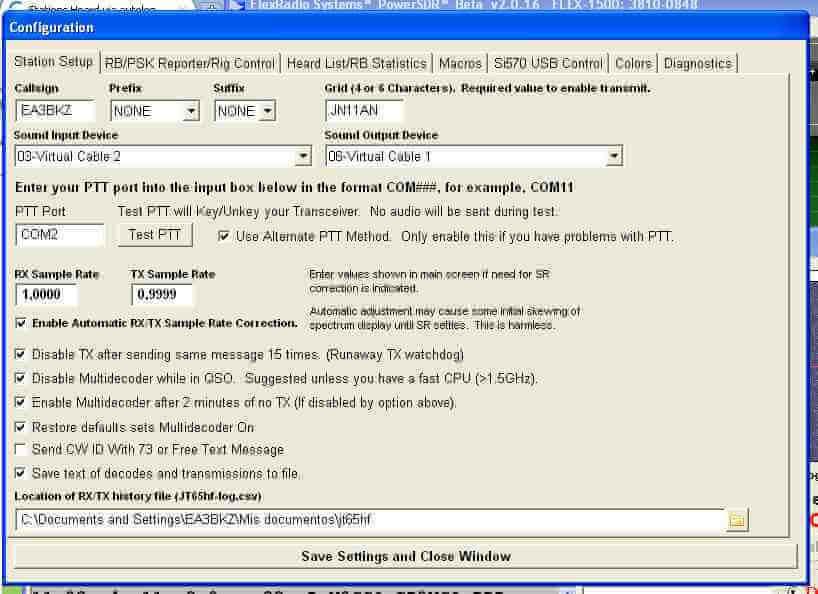

Configuración del JT65-HF:
Para la comunicacion CAT del JT65-HF tenemos 2 opciones:

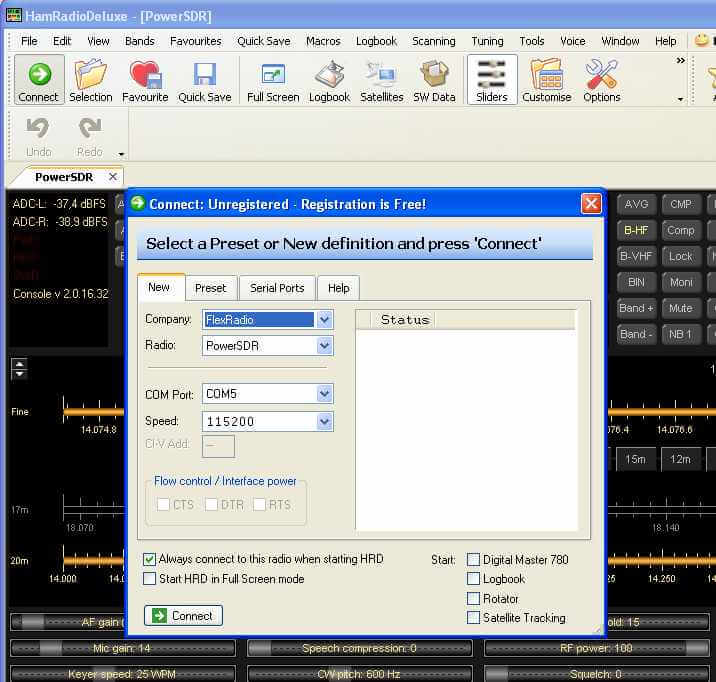

Si usamos el HamRadio de Luxe.

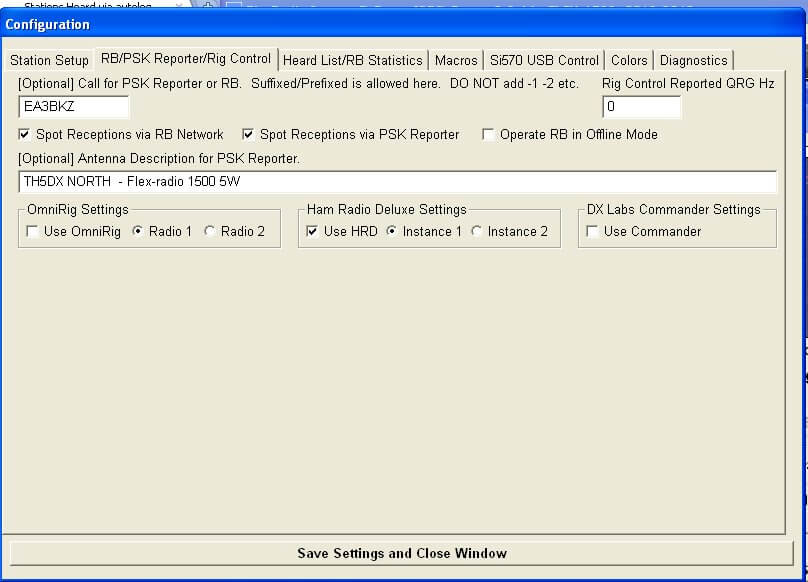

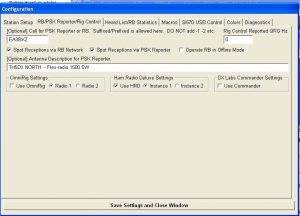

Solo debemos marcar en la opción correspondiente del programa JT65-HF:
Yo he usado la opción de CAT a traves del programa OMNIRIG

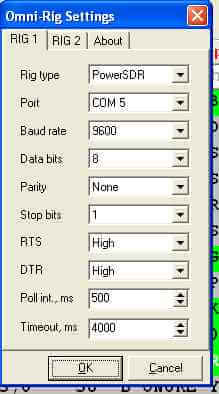

La configuración del OMNIRIG es:

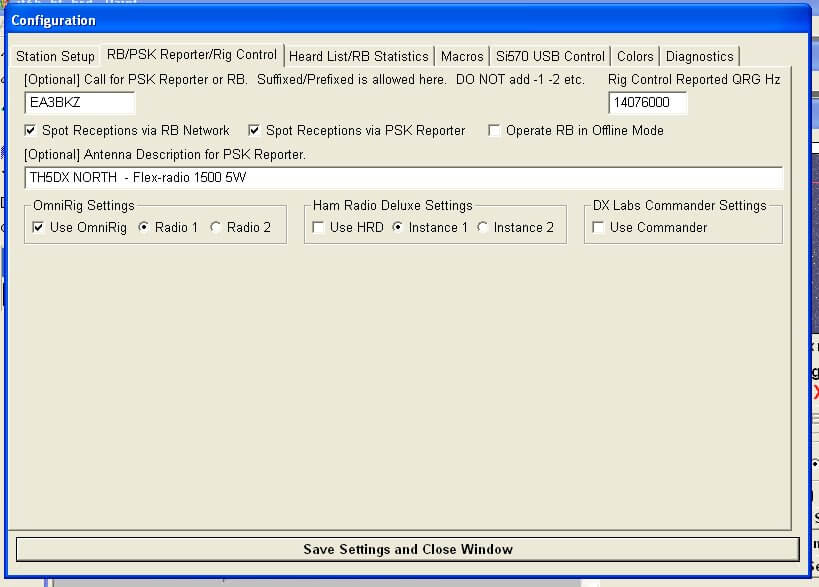

y la del programa JT65-HF:
Una vez configurado los programas el orden de inicio es:
- VSPE
- PowerSdr
- OminiRIG o HamRadio de LUXE
- JT65-HF
Deberemos ajustar los niveles de AUDIO en RX para obtener nivel 0 en el JT65HH aproximadamente con la antena desconectada, y en TX para un nivel de ALC en powerSdr de 1dB.
El rendimiento del modo JT65A es excepcional podemos realiza QSOS a gran distancia con muy poca potencia

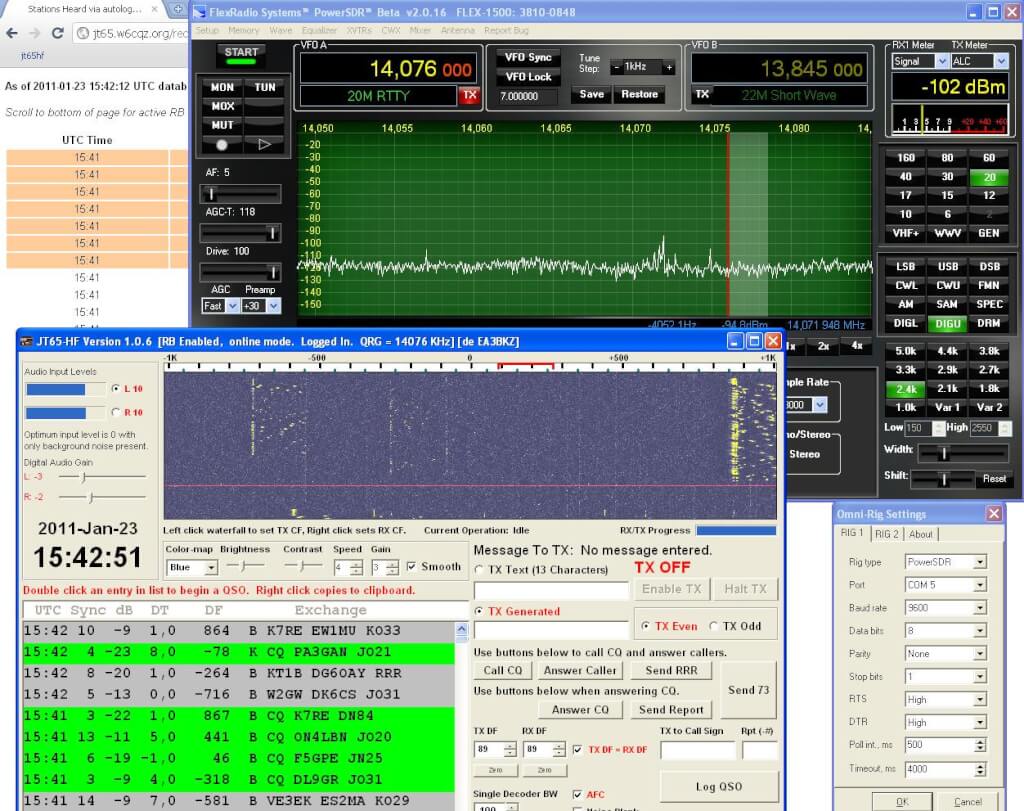

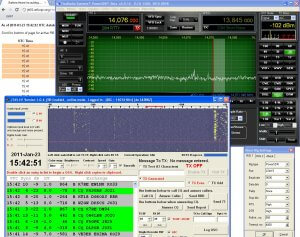

Nos comunicamos en JT65-HF !!
73 EA3BKZ.
Enlaces de interés:
- Manual JT65-HF http://www.iz4czl.ucoz.com/jt65-hf-setup.
- FrecuenciasJT65-HF http://hflink.com/jt65/
- Monitor trafico en JT65-HF http://jt65.w6cqz.org/receptions.php
- PSKReporter : http://pskreporter.info/pskmap.html
