Recepción de DRM con el RFSPACE SDR-IQ

Recepción DRM (Digital Radio Mondiale) con el receptor SDR-IQ de Rfspace.

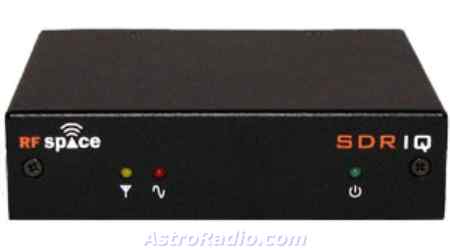

RF-SPACE SDR-IQ

Lista de la compra:

Instalación WINRAD.

Descarga el programa WINRAD desde su web oficial http://www.winrad.org/
la ultima versión en el momento de escribir este documento es la 1.6.1

Una vez instalado el programa descargar las librerias necesarias para usar el receptor SDR-IQ
http://www.winrad.org/bin/SDR14-IQ.zip, descomprimir y copiar los ficheros en el directorio del programa  usualmente c:\Archivos de programa\Winrad

seguidamente ejecutar con doble clic el programa  “REGISTER”

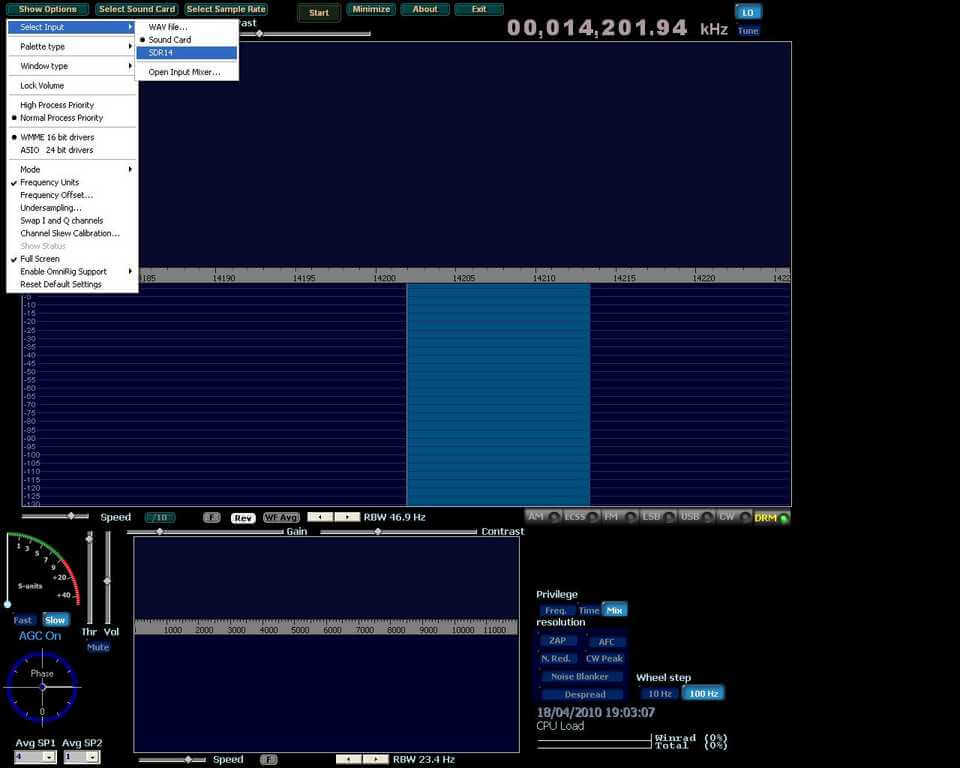

Ejecutar el programa Winrad, ir a Show Options y seleccionar SDR-14 (SDR-IQ)

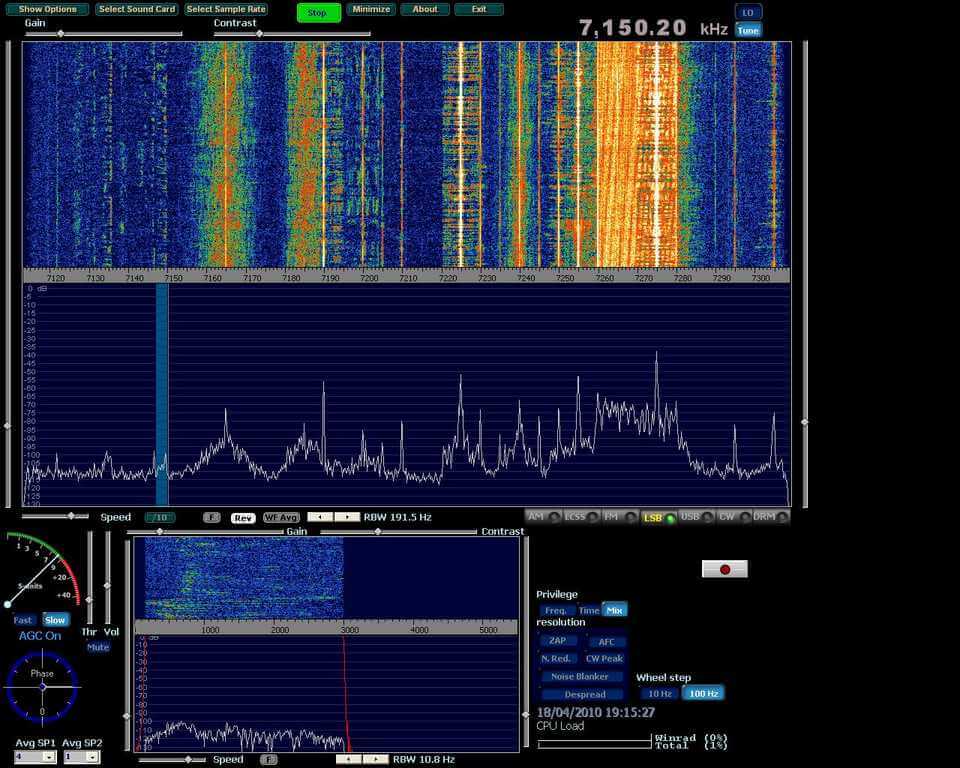

seguidamente pulsar en STAR y si todo va bien y tenemos una antena conectada, ya podremos a recibir señales en onda corta.

Instalar el programa Virtual audio Cable

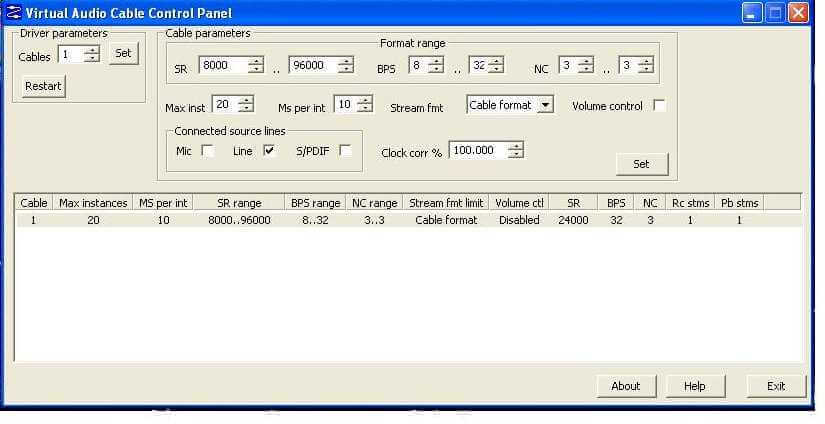

Lo podremos adquirir en la pagina del autor,  existe una versión de prueba, pero inserta  una voz intermitente sobre el audio indicando que es la versión de demo. Una vez instalado crear un cable virtual según la captura adjunta:

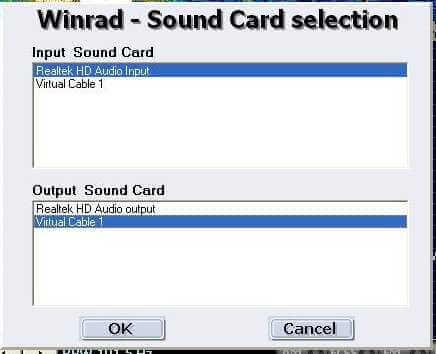

Abrir  WinnRad y configurar  sound card:

Instalar el programa DREAM

Abrir el programa  Dream y configurar:

Settings ->

Sound in-> Virtual cable 1
Sound out -> Primary Playback Device

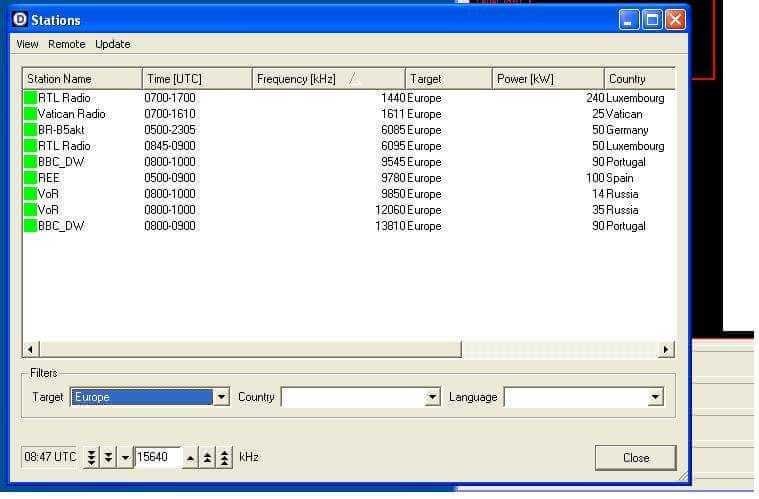

Seguidamente vamos a  View -> Stations Dialog.

En target seleccionamos Europa y nos aparecerá una lista de las emisoras activas en este momento.

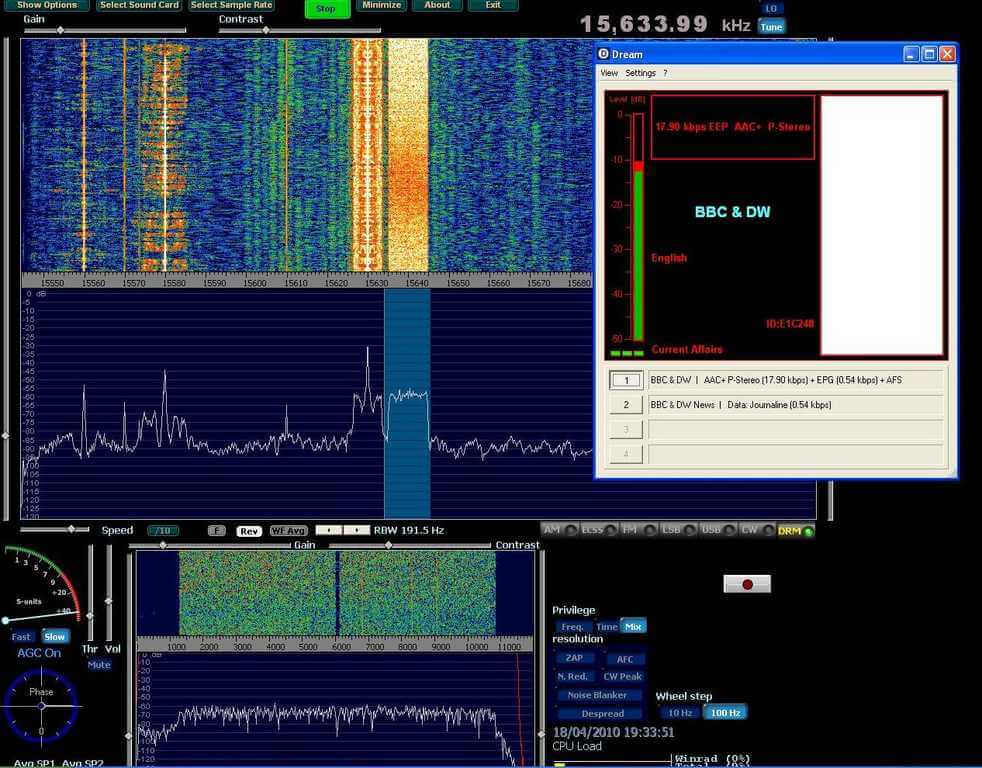

Buscamos cualquiera de las que emiten en OC y veremos en el Panadapter del Winrad un señal como la de la imagen,  seleccionamos el modo DRM.

En el programa DREAM si todo esta bien veremos la barra vertical de nivel de señal por encima de -20db y al cabo de pocos segundos empezaremos a oir el audio de la emisora DRM.

Aquí puedes oír un fragmento de una emisión en  13.810 Khz DRM de la BBC drm.mp3
