Control de la antena ULTRABEAM desde el PowerSDR de FlexRadio

Configuración para el control automático de la antena ULTRABEAM desde el programa POWERSDR.

En este ejemplo se usan los siguientes puertos:

  • COM10 CAT POWERSDR
  • COM5 puerto virtual de comunicación con otros programas como HRD, MIXW etc..
  • COM3 puerto físico de comunicación con el controlador de Ultrabeam
  • Estos números de puerto COM pueden cambiar en función de cada configuración.

    Para la comunicación entre el programa POWERSDR, la antena y opcionalmente un programa de CAT usaremos el programa VSPE.

    Inciamos el VSPE.

    En primer lugar crearemos los siguientes puertos COM:

    – Un puerto tipo conector en el COM10.
    – Un puerto del tipo SPLITER en el COM5 enlazado con el COM10
    – Un SERIAL redirector entre el COM5 y el COM3.

    Grabamos la configuración. (Fichero ->Guardar como)

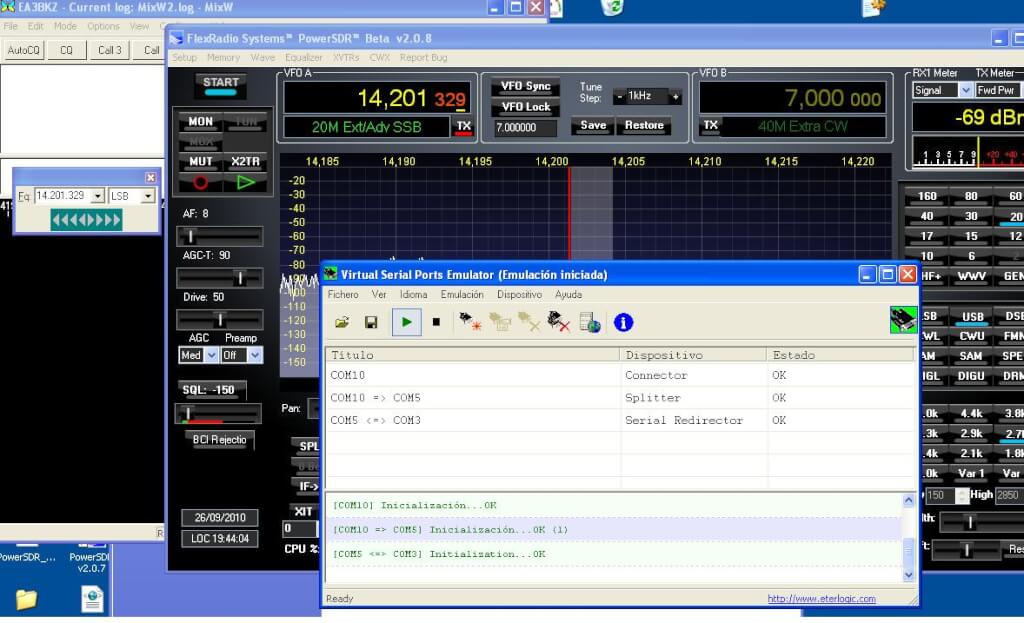

    Configuración del VSPE
    doble clic sobre la imagen para ZOOM

    Iniciamos el POWERSDR.

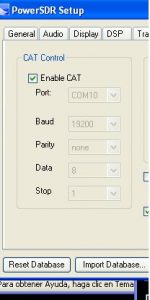

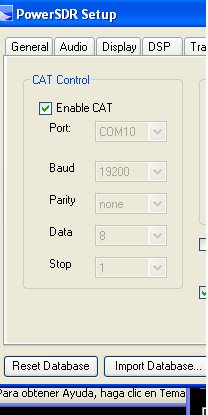

    Configuración del CAT del PowerSDR en este ejemplo:
    Configuración CAT en el PowerSDR
    doble clic sobre la imagen para ZOOM

    Si usamos un programa de CAT este lo deberemos configurar para usar el COM5

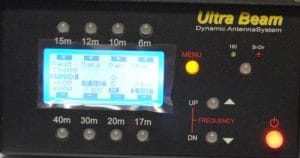

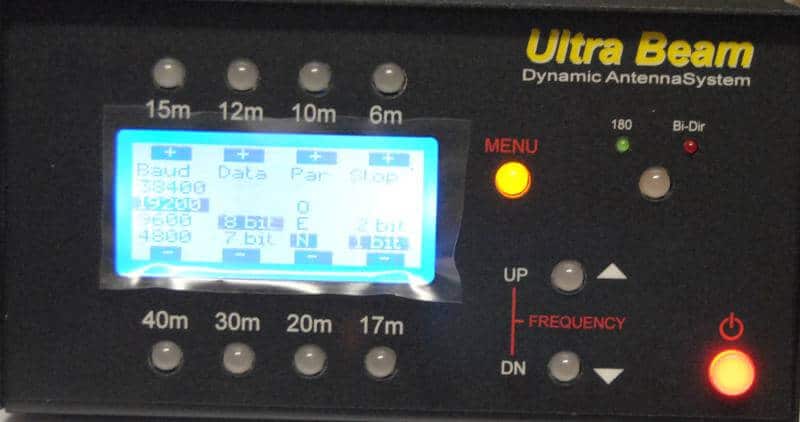

    Configuración de los parámetros de comunicación en el controlador ULTRABEAM
    Configuración de los parámetros de comunicación del control ULTRABEAM
    doble clic sobre la imagen para ZOOM

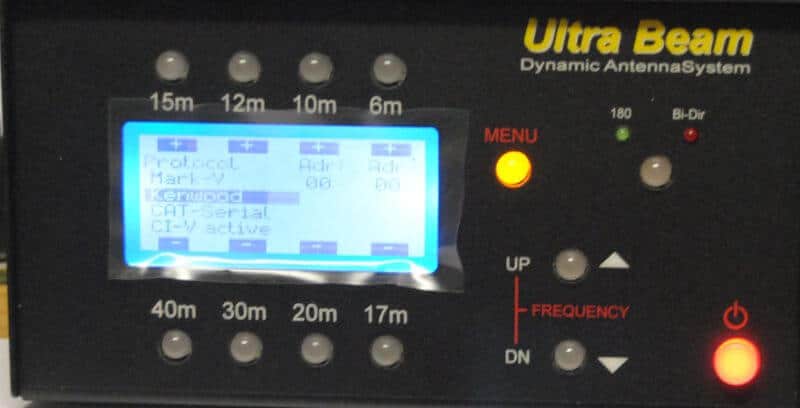

    Configuración del protocolo de comunicación del mando ULTRABEAM

    Configuración del protocolo de comunicación del control ULTRABEAM
    doble clic sobre la imagen para ZOOM

    Una vez finalizada la configuración deberemos iniciar los programas en este orden:

    1º- VSPE
    2º- PowerSDR
    3º- Programa CAT (opcional)

    Si todo esta bien cada vez que modifiquemos la banda del PowerSDR se sintonizara automáticamente la antena Ultrabeam.

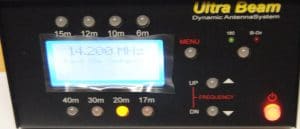

    Ultrabeam en 20M
    doble clic sobre la imagen para ZOOM

    Nota: En la configuración del control de la antena Ultrabeam, podemos seleccionar que la antena se ajuste cada vez que cambiamos de frecuencia o bien solo cuando cambiamos de banda.

    73
    Salvador
    EA3BKZ
